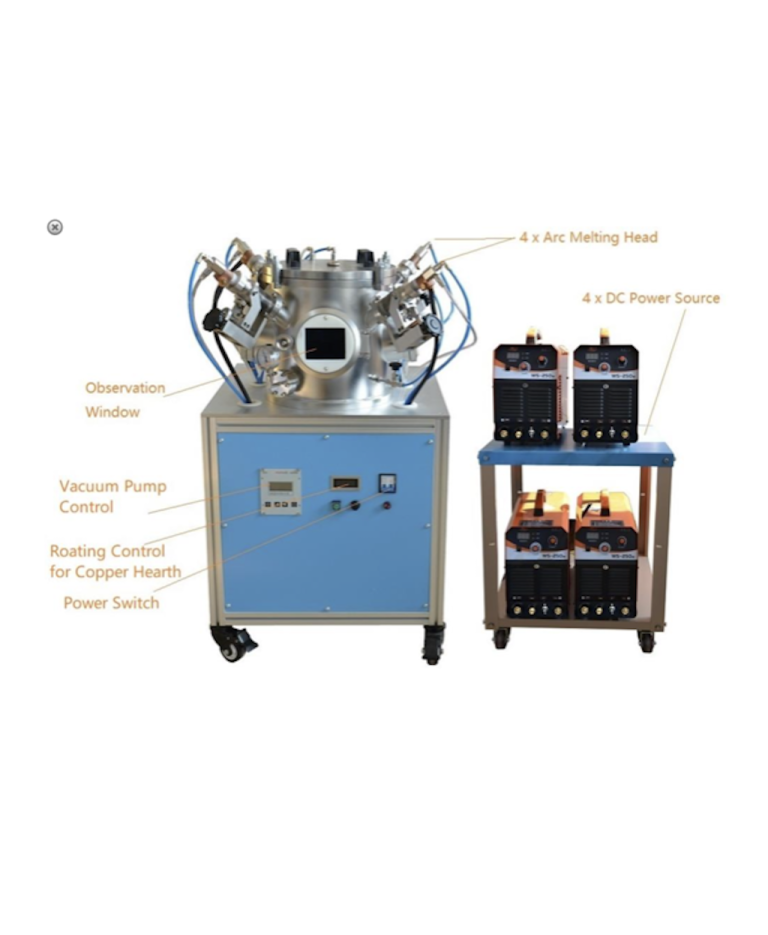

AM-400 ist ein Hochvakuum-Lichtbogenschmelzsystem, das über vier Lichtbogenschmelzköpfe mit unabhängigen digitalen Gleichstromgeneratoren verfügt.  Der wassergekühlte Herd in der Vakuumkammer ist drehbar, so dass das System Legierungsproben bis zu 70 g (auf Fe-Basis) ohne manuelles Schwenken gleichmäßig schmelzen kann.

Stromquelle für Lichtbögen

• 4 NRTL-zertifizierte, digital gesteuerte Stromquellen sind im Lieferumfang enthalten und auf einem mobilen Wagen gestapelt.
• Jede Stromquelle hat einen DC-Ausgang, der als AC-Ausgang wählbar ist. Eingangsspannung: 208 - 240 VAC wählbar, einphasig, 50/60Hz. Ausgang:   18 V / 250 A bei 60% Einschaltdauer - 240 V Eingang. Minimaler DC-Stromausgang: 5 A
• Gesamtleistungsbedarf für 4 Stromquellen
• 15KW insgesamt
• Es sind 4 Ausgangsstecker erforderlich, jeder mit einem 40-A-Unterbrecher

Lichtbogenschmelzköpfe:

• 4 Lichtbogenschmelzköpfe werden in die Vakuumkammer eingeführt.
• Jeder Kopf besteht aus einem Wolframstab mit 4 mm Durchmesser und einer Wasserkühlhülse.
• Die Position jedes Lichtbogenschmelzkopfes ist in Länge und Winkel einstellbar.
• Es können 100 g Legierung (auf Fe-Basis) oder 30 g (auf W-Basis) geschmolzen werden.

Vakuumkammer:

• Wassergekühlte SS304-Vakuumkammer mit Abmessungen von Φ 300 mm × 320 mm H
• Φ150 mm Fronttür für einfaches Befüllen und Entnehmen der Proben
• Ein getöntes Beobachtungsfenster mit 100 mm Durchmesser zur Überwachung des Schmelzvorgangs
• KF 40-Anschluss für den Anschluss einer mechanischen Vakuumpumpe
• ISO63-Anschluss mit Blindflansch für den Anschluss an eine Turbopumpe
• zwei 1/4 Verschraubungen mit Nadelventilen sind für Inertgasein- und -auslass eingebaut
• Druckbereich:  10 -6 Torr bis 900 Torr
• Leckrate: < 5.0E10-7 Pa.l/S
